EPLAN Schaltpläne
EPLAN Schaltpläne als digitale Basis für Konstruktion und Fertigung
Mit unseren EPLAN Schaltplänen erhalten Sie eine exakte, normgerechte und übersichtliche Dokumentation – die Grundlage für effiziente Fertigung, fehlerfreie Montage und einen reibungslosen Betrieb Ihrer Anlagen.
- Fehlerfreie Verdrahtung – dank klarer und normgerechter Planstruktur.
- Lückenlose Dokumentation – alle Schaltpläne und Stücklisten digital verfügbar.
- Effiziente Umsetzung – optimale Basis für Fertigung, Montage und Instandhaltung.
Lassen Sie uns jetzt die technischen Anforderungen Ihres Projekts definieren.
EPLAN Schaltpläne – digitale Präzision in der Elektrokonstruktion
EPLAN, der Marktführer für CAE-Lösungen, vertreten in bereits über 50 Ländern, ist eine spezialisierte Software für Elektrokonstruktion und Schaltpläne, die weit über klassische CAE- und CAD-Systeme hinausgeht. Durch den Zugriff auf umfangreiche Symbolbibliotheken und standardisierte Teilschaltungen gewährleistet EPLAN eine konsistente Datenbasis für die Projektierung von Anlagen und Maschinen Besonders EPLAN Electric P8 ist ideal, um die Schaltplanerstellung zu standardisieren und durch automatisierte Funktionen deutlich zu beschleunigen.
Die Vorteile liegen auf der Hand: kürzere Entwicklungszeiten, geringere Fehlerquote und ein durchgängiger digitaler Workflow von der Planung bis zur Fertigung.

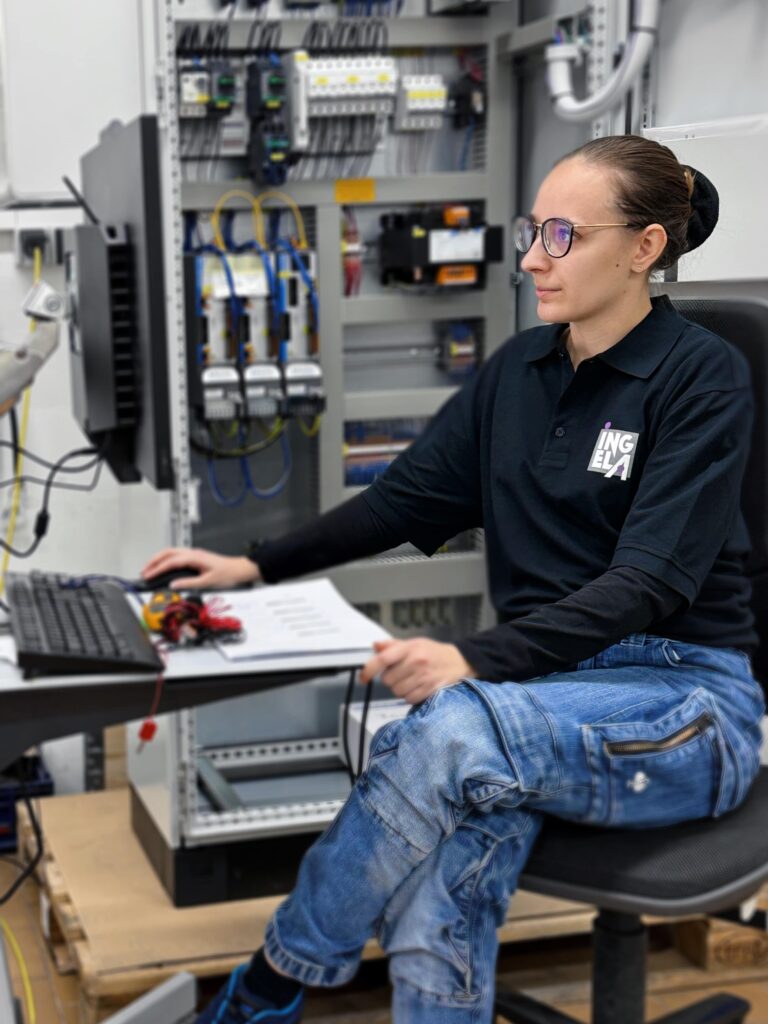

So setzt INGELA EPLAN im Schaltschrankbau ein
Bei INGELA ist EPLAN seit über 10 Jahren fester Bestandteil der täglichen Arbeit. Die Software liefert alle Werkzeuge für eine durchgängige digitale Konstruktion und Fertigung – von der Schaltplanerstellung bis zur Maschinenintegration. Aus EPLAN heraus werden sämtliche internen Systeme direkt angesteuert, was den gesamten Engineering-Prozess beschleunigt und Fehlerquellen minimiert.
Standardisierung & Automatisierung mit EPLAN
Wir fokussieren uns auf eine durchgängige Datenkonsistenz und intelligente Engineering-Prozesse:
- Makros: Wiederkehrende Schaltungen werden als Makros gespeichert und per Mausklick eingefügt.
- Eigene Skripte: Für interne Auswertungen und Arbeitsroutinen entwickelt INGELA individuelle Skripte, um EPLAN optimal an die Anforderungen anzupassen.
- Projektoptionen-Management: Bei wiederkehrenden Projekten wird die Anlagen- oder Maschinenkonfiguration per Knopfdruck angepasst – schnell, präzise und fehlerfrei.
Das Ergebnis: Kürzere Projektlaufzeiten, maximale Planungssicherheit und ein lückenloser Datenfluss – perfekt für moderne, digitale Elektrotechnikprojekte.
Vorteile der Schaltplanerstellung mit EPLAN
Mit EPLAN wird die Elektrokonstruktion schneller, präziser und effizienter. Die Software spart wertvolle Arbeitszeit, stärkt die Lieferfähigkeit im Schaltschrankbau und reduziert den Stress im Projektalltag. Dank leistungsstarker Automatisierungsfunktionen lassen sich komplette Projekte mit nur wenigen Klicks generieren – perfekt für wiederkehrende Aufgaben und komplexe Anlagen.
In der Elektrokonstruktion mit EPLAN sind Symbole weit mehr als einfache Zeichnungen – sie enthalten komplette Datensätze mit allen relevanten Informationen für die Elektroplanung. Dank Tags lassen sich häufig genutzte Symbole im Tagesgeschäft blitzschnell finden und einsetzen, was die Arbeit zusätzlich beschleunigt.
Revisionssichere und normgerechte EPLAN Schaltpläne
Damit jedes Projekt den höchsten Qualitäts- und Normanforderungen entspricht, setzt INGELA auf fest hinterlegte Prüfläufe in EPLAN. Diese automatisierten Kontrollen decken Fehler oder fehlende Angaben zuverlässig auf und ermöglichen eine direkte Korrektur. Änderungen aus der Fertigung – der sogenannte Rot-Satz – werden digital in der Cloud erfasst und über ein strukturiertes Red-Line-Management validiert umgesetzt. So bleibt der gesamte Planungsprozess revisionssicher und normgerecht dokumentiert.
Digitale Zusammenarbeit in Echtzeit
Transparenz und kurze Reaktionszeiten sind entscheidend für einen reibungslosen Projektverlauf. Daher stellt INGELA alle EPLAN-Projekte in einer sicheren Cloud-Umgebung bereit. Kunden und Partner können den aktuellen Projektstand jederzeit einsehen, digitale Kommentare oder Red-Lines hinterlassen und Änderungswünsche direkt einbringen. Dieser Zugriff bleibt bis zur finalen Inbetriebnahme bestehen – für maximale Flexibilität und eine enge Abstimmung zwischen allen Beteiligten.
Anwendungsbereiche von EPLAN
EPLAN ist unsere Standard-Planungssoftware im Bereich Elektrokonstruktion und kommt in sämtlichen Projekten zum Einsatz – von der Sondermaschinenfertigung über Industrie- und Gebäudetechnik bis hin zu anspruchsvollen Bereichen wie Luft- und Raumfahrttechnik oder Medizintechnik. Die Software erfüllt alle relevanten Normen wie IEC 61346, IEC 81346 oder DIN 40719 und ermöglicht es, Makros und umfangreiche Artikeldatenbanken verschiedener Lieferanten direkt im Engineering zu nutzen. Unterschiede zwischen Projekten liegen meist lediglich in der Darstellung, nicht in den Möglichkeiten.
Erstellung von EPLAN Electric P8-Schaltplänen – präzise, effizient und praxisnah
Mit EPLAN Electric P8 lassen sich Schaltpläne für Klein- bis Großanlagen schnell, normgerecht und mit höchster Informationsdichte erstellen. Die datenreichen Symbole enthalten sämtliche technischen Details, sodass die Planung weit über eine einfache Zeichnung hinausgeht. Bibliotheken mit Teilschaltungen, Makros und integrierte Artikeldatenbanken vieler Lieferanten ermöglichen eine weitreichende Automatisierung und reduzieren den Konstruktionsaufwand erheblich.
Da wir auf einem besonders hohen Niveau planen, stoßen wir immer wieder auf Optimierungspotenzial in der Software. Im engen Austausch mit dem Team der EPLAN-Entwicklung geben wir regelmäßig Verbesserungsvorschläge weiter – viele davon wurden bereits in neuen Releases umgesetzt. So profitieren unsere Kunden nicht nur von präzisen und effizienten Schaltplänen, sondern auch von einer kontinuierlich verbesserten Engineering-Software.
Häufig gestellte Fragen zu EPLAN Schaltplänen
EPLAN beschleunigt die Elektrokonstruktion erheblich. Durch den Einsatz von Makros, projektbezogenen Optionen und integrierten Artikeldatenbanken lassen sich komplette Schaltpläne und Stromlaufpläne mit nur wenigen Klicks generieren. Das spart Zeit, reduziert Fehler und sorgt für einen durchgängigen, digitalen Workflow – von der Planung bis zur Inbetriebnahme.
Ja. Bei INGELA wird EPLAN so angepasst, dass auch komplexe und individuelle Projekte effizient realisiert werden können. Eigene Skripte, Tags für den schnellen Zugriff auf Symbole und optimierte Vorlagen sorgen dafür, dass jede Anlage präzise geplant und normgerecht umgesetzt wird – unabhängig von Größe oder Branche.
Durch den hohen Informationsgehalt der Symbole, automatische Prüfungen und klare Strukturierung erkennt EPLAN potenzielle Kollisionen oder Fehler schon in der Planungsphase. Das spart Zeit, senkt die Kosten und sorgt für eine reibungslose Umsetzung in der Fertigung.
